Signaux observés sur un oscilloscope

Ce QCM est noté sur 9. Chaque question peut avoir une, plusieurs ou aucune réponses exactes.
Chaque réponse juste donne 1 point. (Il y a donc 9 réponses justes).
Chaque réponse fausse retire 0.5 point. (Il vaut donc mieux être sûr de ses réponses.)

Question 1

Le signal représenté ci-dessous est:

un signal triangulaire.
un signal créneaux.
un signal sinusoïdal.




Question 2

Le motif élémentaire du signal représenté ci-dessous vaut:

2 carreaux.
4 carreaux.
6 carreaux.
8 carreaux.



Question 3

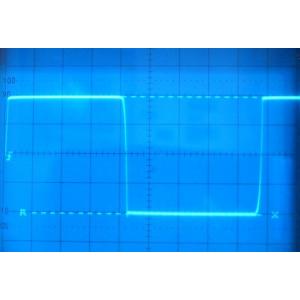

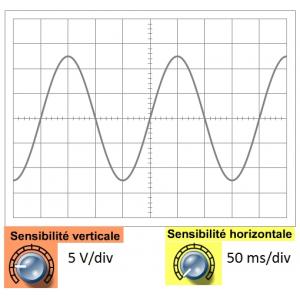

La période du signal représenté ci-dessous vaut:

200 ms
20 s
2 s
0,2 s



Question 4

Le signal représenté ci-dessous est :

un signal triangulaire.
un signal créneaux.
un signal sinusoïdal.




Question 5

La sensibilité horizontale de l'oscilloscope est réglée sur 2 ms/div et la sensibilité verticale sur 1 V/div. La période du signal représenté ci-dessous vaut:

17,6 ms
18 ms
4 V
2 V



Question 6

La sensibilité horizontale de l'oscilloscope est réglée sur 2 ms/div et la sensibilité verticale sur 1 V/div. Sur le signal ci-dessous :

La tension maximale vaut 1 V.
La tension maximale vaut 2 V.
La tension maximale vaut 4 V.




Question 7

La sensibilité horizontale de l'oscilloscope est réglée sur 2 ms/div et la sensibilité verticale sur 1 V/div. Sur le signal ci-dessous:

La tension minimale vaut 2 V.
La tension minimale vaut 4 V.
La tension minimale vaut -2 V.
La tension minimale est nulle.



Question 8

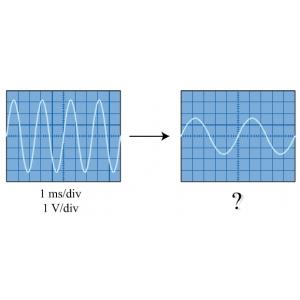

Quels nouveaux réglages permettent d'obtenir le nouvel oscillogramme ci-dessous ?

0,5 ms/div et 0,5 V/div
0,5 ms/div et 2 V/div
2 ms/div et 0,5 V/div
2 ms/div et 2 V/div
